水质自动监测系统建设方案！
水质自动监测系统建设方案！
概述
产品简介
水质监测系统是一种集数据采集、存储、传输和管理于一体的无人值守的采集系统。它在工农业生产、旅游、城市环境监测和其它*业领域都有广泛的用途。
水质监测系统具体由水质传感器、数据采集仪、通讯系统、供电系统、整体支架、水质监测平台六部分组成。可同时监测水温、PH、溶解氧、电导率、氨氮、浊度、COD、叶绿素等诸多水质要素；。数据采集仪具有数据采集、实时时钟、数据定时存储、参数设定、友好的人机界面和标准通信功能。
系统内置大容量FLASH存储芯片；多种通讯接口可以很方便的与计算机建立有线通讯连接，若选配GPRS无线通讯模块还可实现设备与计算机监控中心的远程无线连接。
产品功能
实时监测水温、PH、溶解氧、电导率、氨氮、浊度、COD、叶绿素等要素水质参数
微电脑水质数据采集仪具有数据采集、实时时钟、定时存储、参数设定、参数和历史数据掉电保护等功能
数据浏览功能，能提供局域网数据浏览、互联网数据浏览、手机数据浏览等多种数据浏览途径供用户选择
灵活的系统组网方式。通讯功能支持MODBUS通讯协议。提供标准有线（485、232/ USB）、无线（GPRS/ LAN/电台/WIFI/卫星）等多种通讯方式供用户选择。灵活与计算机组成水质监测系统
可靠供电系统。提供市电、直流和太阳能系统等多种供电方式供用户选择

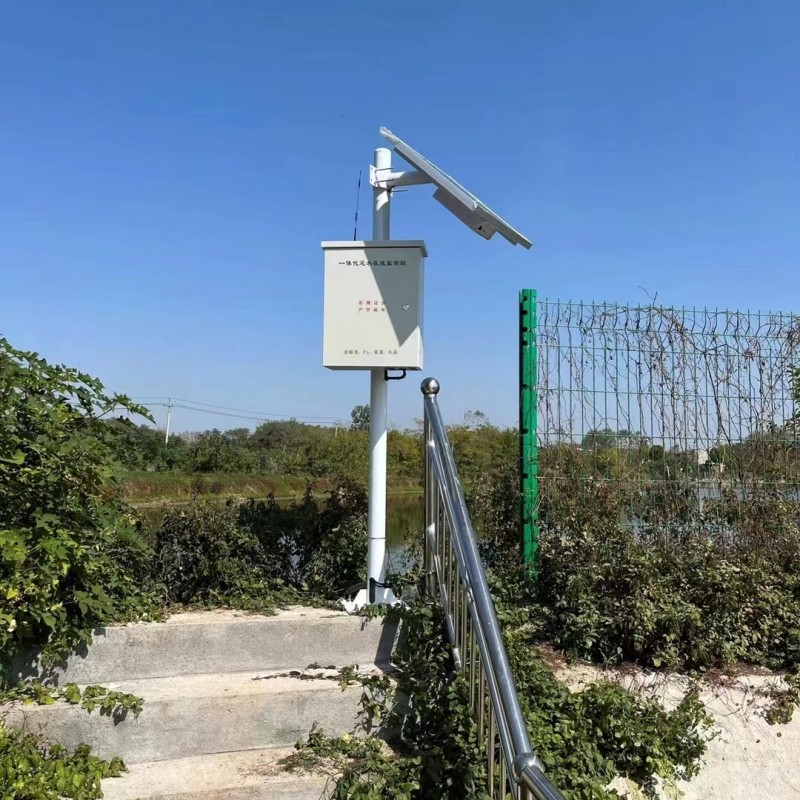

采用全不锈钢、金属喷漆支架和野外防护箱，外形美观、耐腐蚀、抗干扰。
产品优点
❶可靠运行于各种恶劣的野外环境，低功耗、高稳定性、高精度、可无人值守
❷完善的防雷击、抗干扰等保护措施
❸硬件和软件均采用模块组合式开放性设计，可灵活组合使用
❹通讯方式可根据传输距离来按需要选配，为方案提供*高的性价比
❺监测要素可按实际需求选配，模块化设计极大的方便了后期设备的调试和升级
设计原理
兼容性原则
系统提供灵活的设置，可兼容国内外各种传感设备，进行数据采集与处理，在保证功能的前提下，可以*大限度降低系统成本。
易用性原则
系统使用人员范围广，使用人员的计算机水平层次不一，很多地方缺少计算机*业人员，该系统做到操作简便，维护简单，易学易懂。
可靠性原则
硬件设计时具备操作与安全保护机制，*大限度减小用户误操作导致的错误或损失。采用可靠稳定的数据传输系统，采集中心以查询方式主动调取采集器数据，具备心跳机制，断线重连机制等，保证各项性能可以长时间稳定运行。
安全性原则
系统的用户根据业务的需要，具有不同的安全级别及操作权限，系统能充分发挥操作系统、数据库、应用软件三层安全保证措施，以保证数据的安全性。
易二次开发、易维护性原则
采用封装技巧，建立稳定的底层工具，核心技术文档随系统发布等手段，使具有基本技术水平的系统维护人员可以在一定程度上对系统进行较复杂的维护及一般性扩充。
环保节能原则
采用无污染优化的电源管理设备，可控的系统功耗。高效节能，以较小的太阳能电源系统即可实现应有功能。
产品技术参数
根据客户需求及项目需要，整体配置如下：
名称 | 参数 |
水温传感器 | 量程-50～100℃,分辨率0.1℃,精度±0.5℃,线长10米 |
浊度传感器 | 量程0~2000NTU,分辨率0.01NYU,精度<±5%FS,线长10米 |
溶解氧传感器 | 量程0~20mg/l,分辨率0.1 mg/l,精度±3%%,线长10米 |
PH值传感器 | 量程0~14,分辨率0.01pH,精度±0.1pH,线长10米 |
COD传感器 | 量程：0.75-370mg/L, TOC 0.3-150mg/，精度：±2% |
氨氮传感器 | 量程：0.1-1000mg/L分辨率：0.01mg/L和0.01pH，精度：5% FS |
电导率传感器 | 量程:1μs/cm~200ms/cm，精度:＜1% |
数据采仪集 | 多通道数据采集，液晶屏幕显示，带232和485接口，LCD背光，进行数据采集、存储、及显示；供电方式：220V交流/12V直流并存 |
金属防护箱 | 野外防护箱，防湿防潮，内置隔板，外置锁具，内装采集仪，蓄电池，太阳能控制器等 |
支架 | 金属喷漆式支架结构，钢质材料设计，牢靠稳固，带防风拉锁，外观美观，承载防护箱、传感器、太阳能等，功能齐全，安装方便，抗腐蚀处理，抗风能力强，可安装十多种辐射传感器，安装高度符合国家标准要求，可完全适用于野外无人值守观测站点 |
市电供电 | 电源稳定、牢靠，可持续给系统供电 |

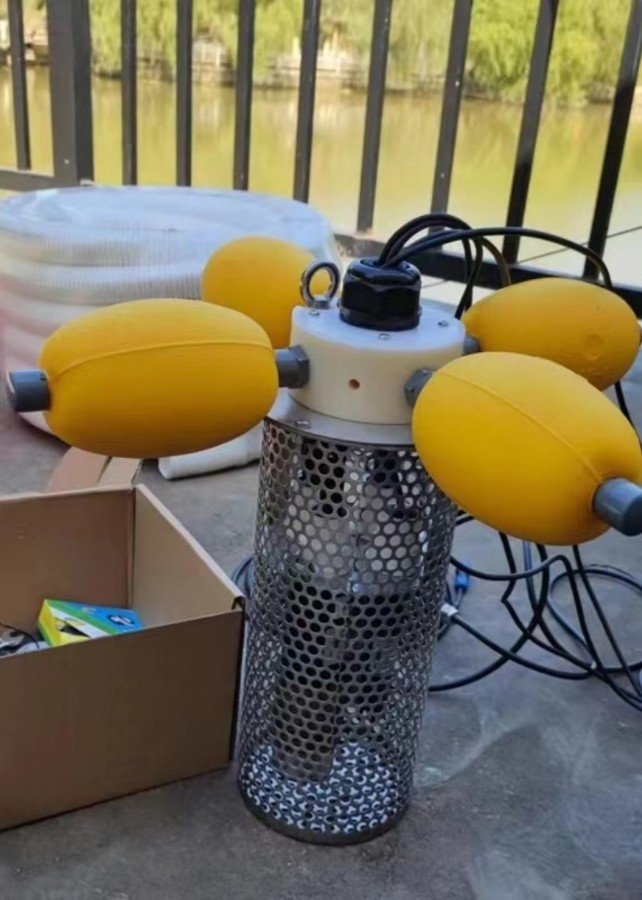

浮球 | 浮在水面上安装传感器用，采用塑料盒泡沫结构，探头放置在浮球里面，避免传感器损坏，同时侧面开孔，保证传感器测量值准确 |
太阳能供电系统 | 太阳能电池板 30W 1块；太阳能板支撑架 1套；蓄电池40AH 1个；太阳能控制器1套； |
串口通讯 | RS485通讯线1根，线长20米；RS232通讯线1根，线长10米；232转485转接头1个；USB转232转接线1根 |
GPRS模块 | 采用TCP透明传输，数据传至软件（自配SIM卡） |
物联网云平台（选配） | B/S架构无线系统平台，可导出数据，绘制波形图、报表、数据上传、支持PC、平板、手机登录查看，即可使用分配的用户名和密码进入管理平台。 |
手机客户端（选配） | 随时随地进行数据监控、查询及控制，方便高效 |
