海绵城市污水管道流量监测系统解决方案
海绵城市污水管道流量监测系统
型号：DF-DL100
海绵城市污水管道流量监测系统产品简介：
多普勒超声波流量计基于多普勒超声波测速采用DSP技术和先进的频谱分析算法*为水体流速、流量测量设计。它没有旋浆、轴承等转动部件用多普勒技术探测流速无摩擦、无惯性测量点在机体前方不破坏流场具有测量精度高、量程宽感应灵敏测流线性不惧泥沙、漂浮杂物读数直观操作简便不易损坏等特点。
多普勒超声波流量计支持RS485( MODBUS)、4-20MA输出并可根据客户的要求定制通讯协议。先进的频谱分析算法能够对待测水体的流速进行统计分析可提供测量目标的的准确数据统计例如瞬时流速平均流速、实时水位、瞬时流量、累计流量等。多普勒超声波流量计的外壳采用PVC材质设备防护等级P68可以轻松应对各种恶劣使用环境。
海绵城市污水管道流量监测系统应用：

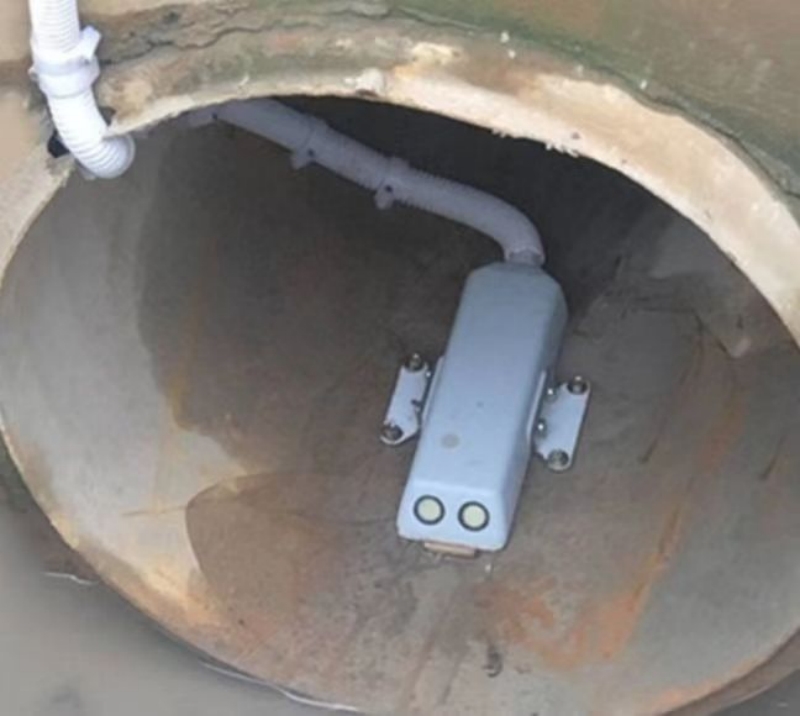

多普勒超声波流量计可用于检测人工或天然的渠道、河流、水电站以及城市地下管网的水位、流速、流量监测。只需要将设备固定于待测断面底部不论是满管或者非满管均可获得极高的测量精度。
海绵城市污水管道流量监测系统产品特点：
触式多普勒超声波流速、流量测量技术
优异的测量精度和数据稳定性
速度面积法流量测量,可自由设定断面水位关系
宽流速范围:0.02m/s到5m/s
流体力学工业设计,对水体形态影响小,不影响测量精度
测量线性,出厂已校准,长期使用也无需校准
可测量人工或天然的渠道、河流和管道的流量
IP68防水外壳,能够在恶劣环境下长期工作
Rs485( Modbus)、4-20mA输出
提供计算机配置和数据实时观测软件
可轻松对接现有水文遥测系统
安装简便,无需固定断面
明渠和封闭管道*有流量运算法则
无机械转动部件,不存在泥沙堵塞或水草、杂物缠绕等问题。
海绵城市污水管道流量监测系统技术参数：
速度
测量范围：0.02-5m/s
精度：1.0%±1cm/s
分辨率：1mm/s
水深
测量范围：0-5m
准确度： ±1cm
分辨率：1mm
温度
测量范围：-10℃-60℃
准确度：±0.5℃，
分辨率：0.1℃
流量
测量范围：0.001m3/h-999999999m3/h（根据断面可以增加）
准确度： ±3%
分辨率：0.0001m3/s
输入电压：直流9-24VDC
工作电流：12V 小于0.1A
功 耗 ：1W
输出信号：RS485（Modbus-RTU）/4-20mA
存储容量：2M（可扩展）
防护等级：IP68
工作温度：-10℃-60℃
存储温度：-10℃-70℃
尺 寸：220mmx70mmx33mm
设备材质：灰色PVC
